【재료역학】 각종 모양에 따른 (극)관성모멘트, (극)단면계수
EngHp
2017. 7. 8. 04:59
반응형
최종 수정) 2018.06.26

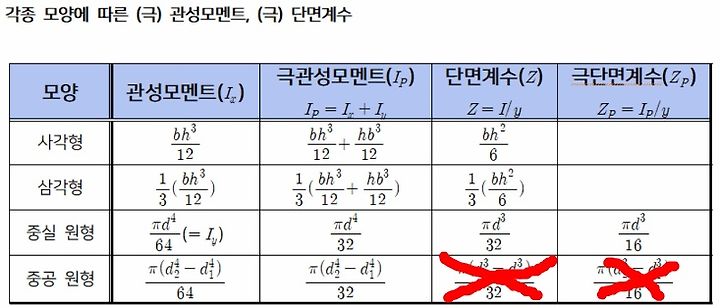

안녕하세요. 이번 포스팅에서는 각종 모양(사각형, 삼각형, 중실 원형, 중공 원형)에 따른 (극)관성모멘트, (극)단면계수를 정리해보았습니다. 도움이 되시길 바라고 도움이 되셨다면 아래의 공감♥ 눌러주시면 감사하겠습니다^^!
자주 사용하는 모양과 모멘트, 단면계수에 대해서만 정리한 것입니다. 반원이나 사분원 등 기타 모양은 댓글을 통해서 질문하시게 되면 그때 자세히 알려드리도록 하겠고, 이번 포스팅에서는 간단한 모양에 대해서만 알려드리고자 합니다.

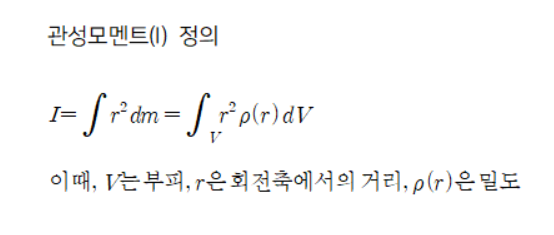

** 참고 : 반원, 사분원 등의 기타 모형은 관성모멘트를 구하는 적분 공식을 사용해서 구해야 합니다.
사각형, 삼각형, 중실 원형까지는 필히 암기해주시는게 좋을 듯 합니다. 각각의 값들이 어떻게 유도되었는지는 교과서를 참고하시는게 더 정확하다고 판단(구글에 검색하시면 여러 유도과정을 보실 수 있습니다)됩니다. 이 블로그에서는 각각의 값을 한 번에 정리하여 참고하실 수 있도록 하였습니다!!! 그럼 다들 열공하시길 바랍니다.
그럼 오늘 하루도 파이팅~! 열공하세요^^
