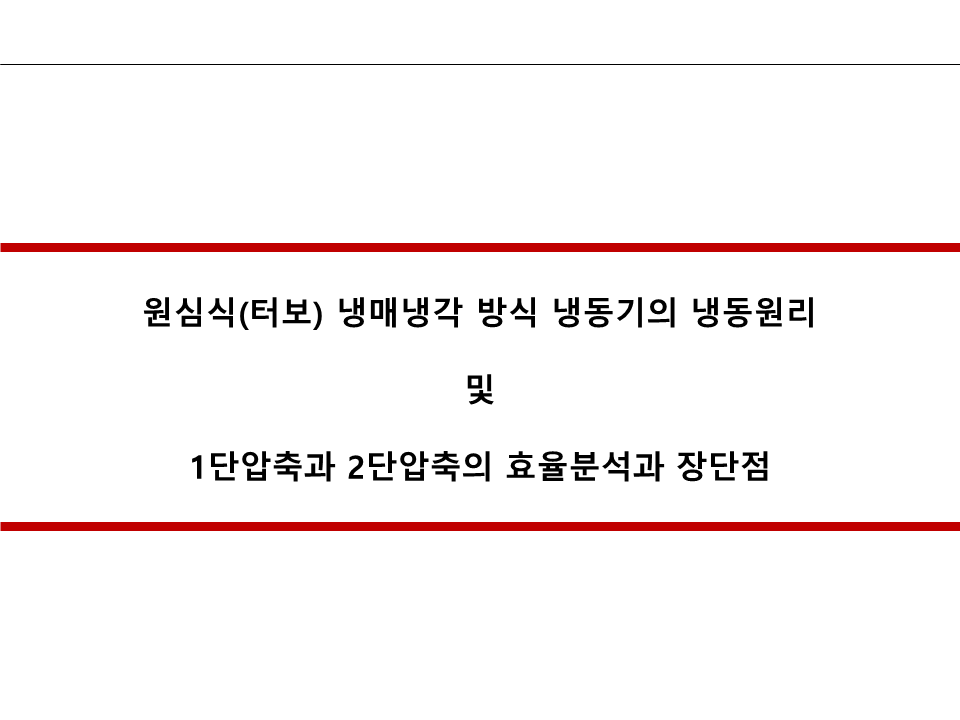

【냉동공학】냉동사이클 - 터보냉동기

반응형

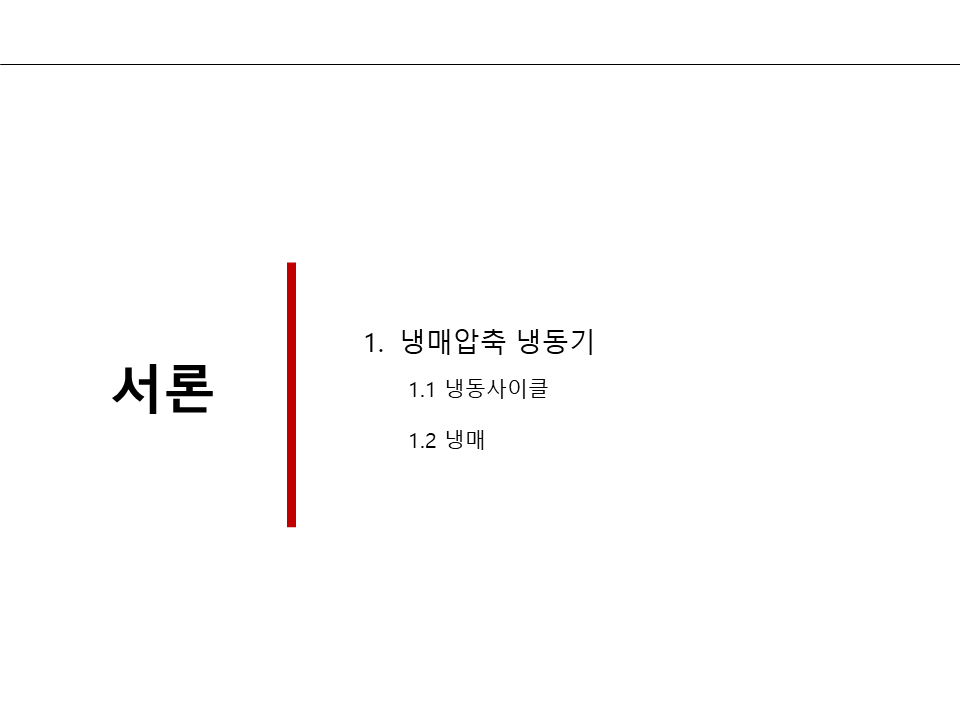

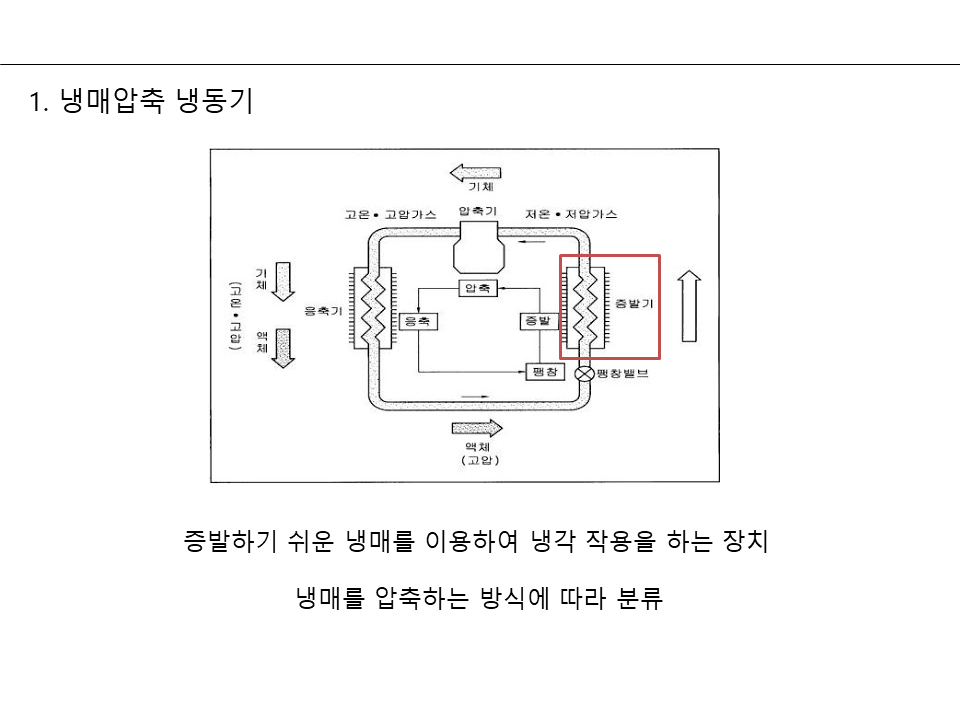

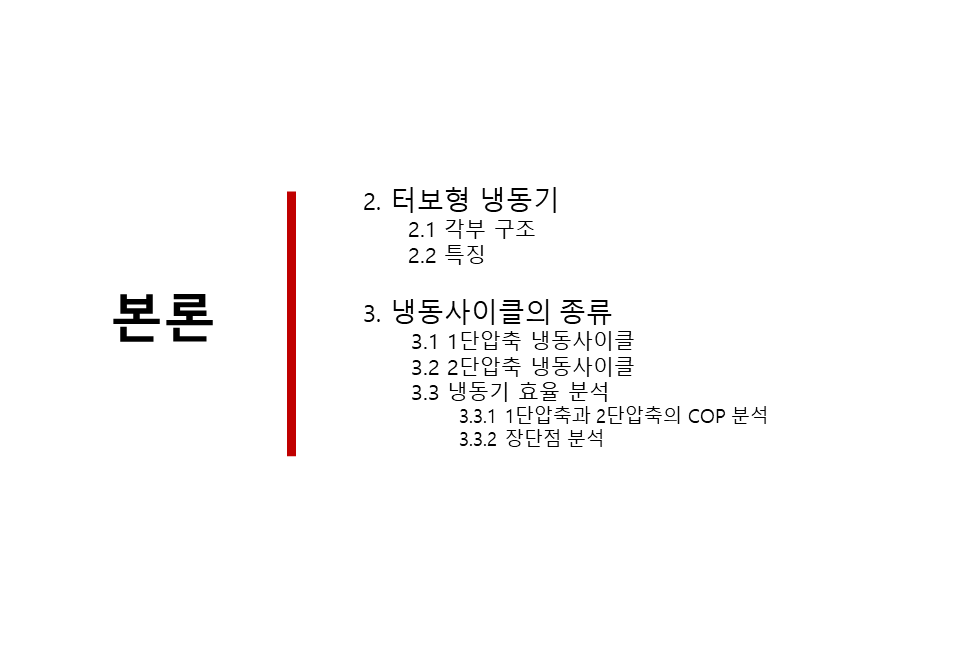

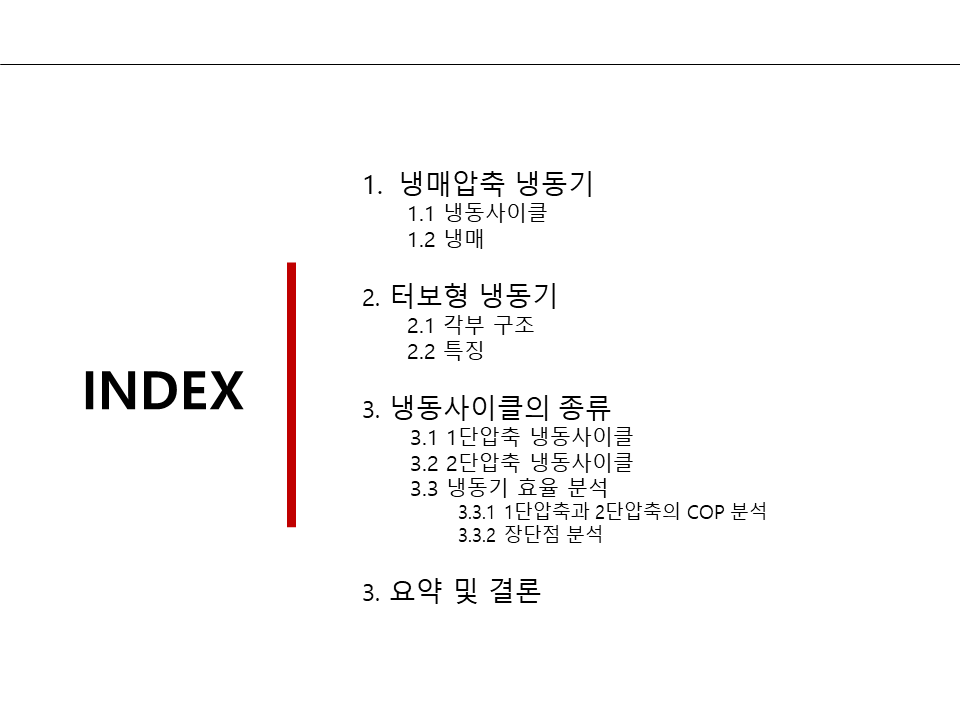

1. 냉매압축 냉동기

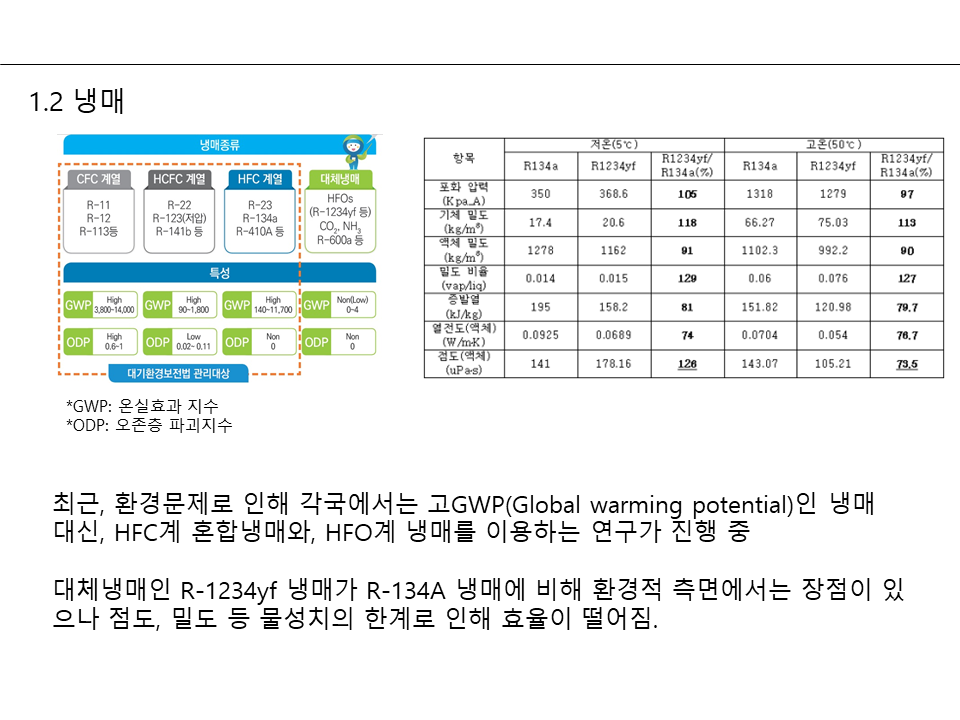

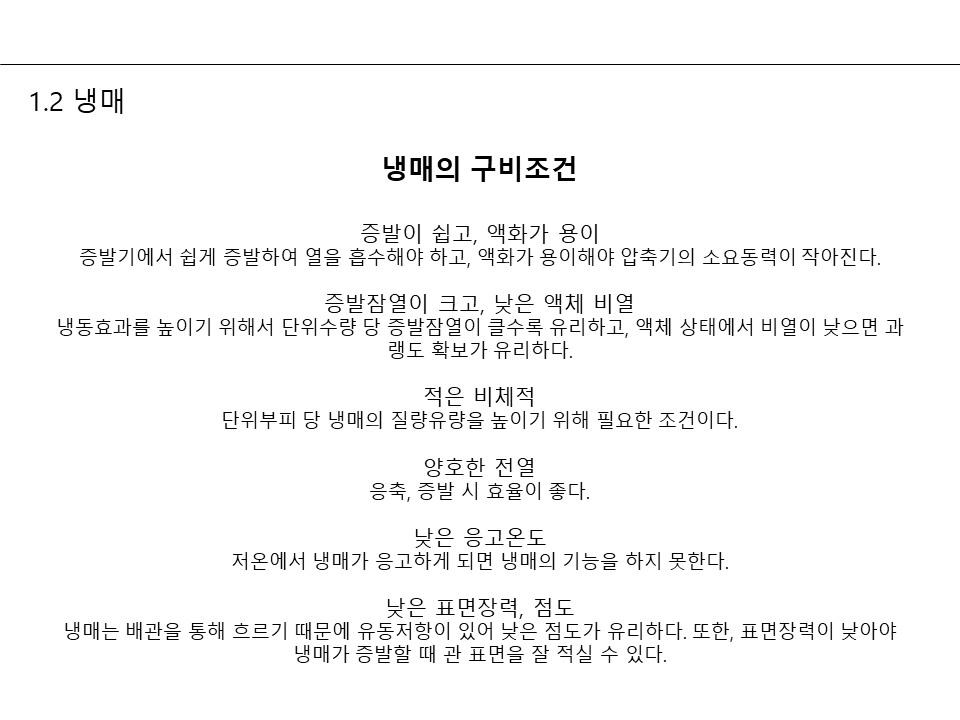

1.1 냉동사이클 1.2 냉매

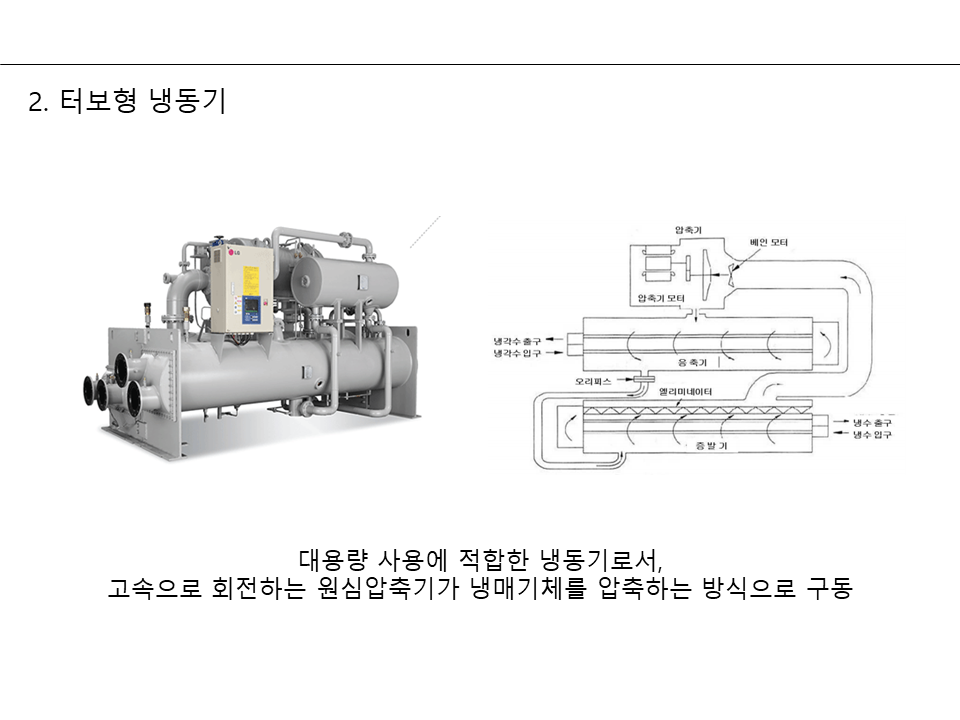

2. 터보형 냉동기

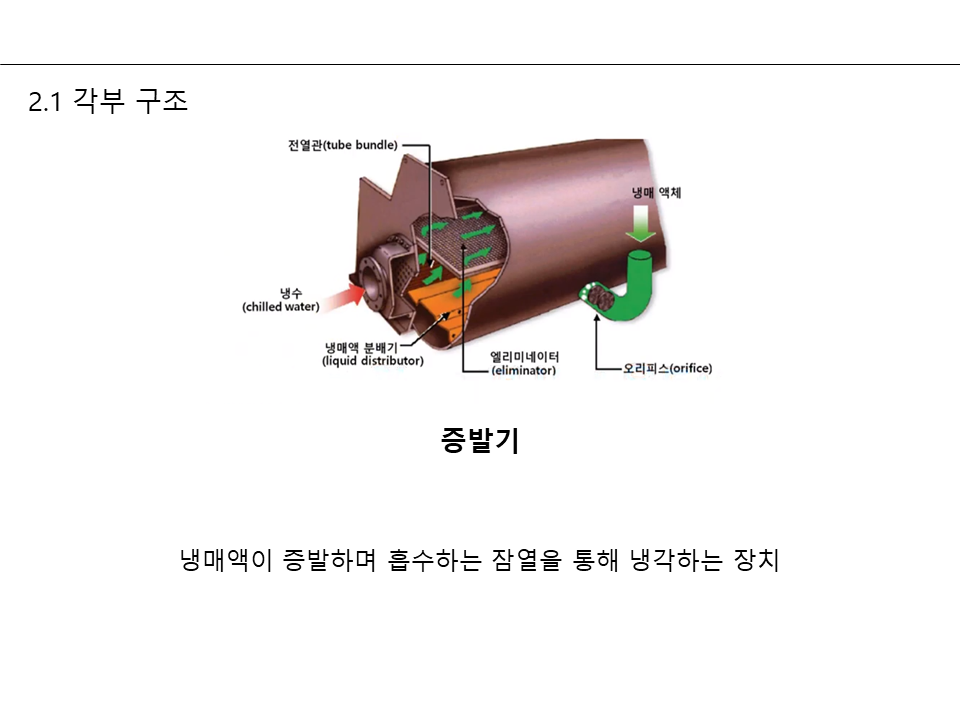

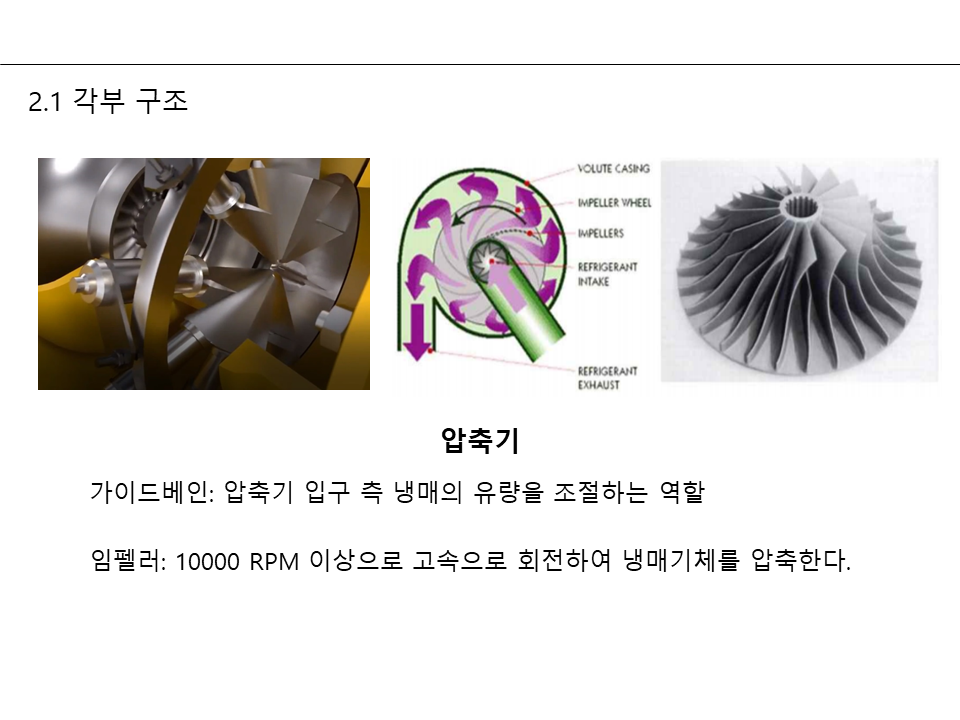

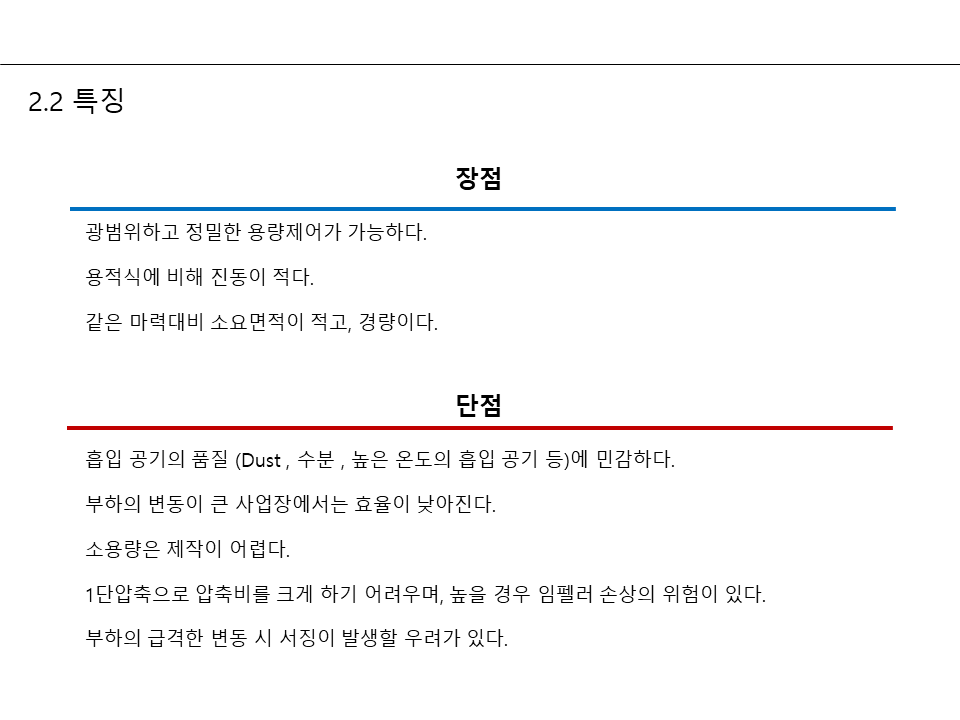

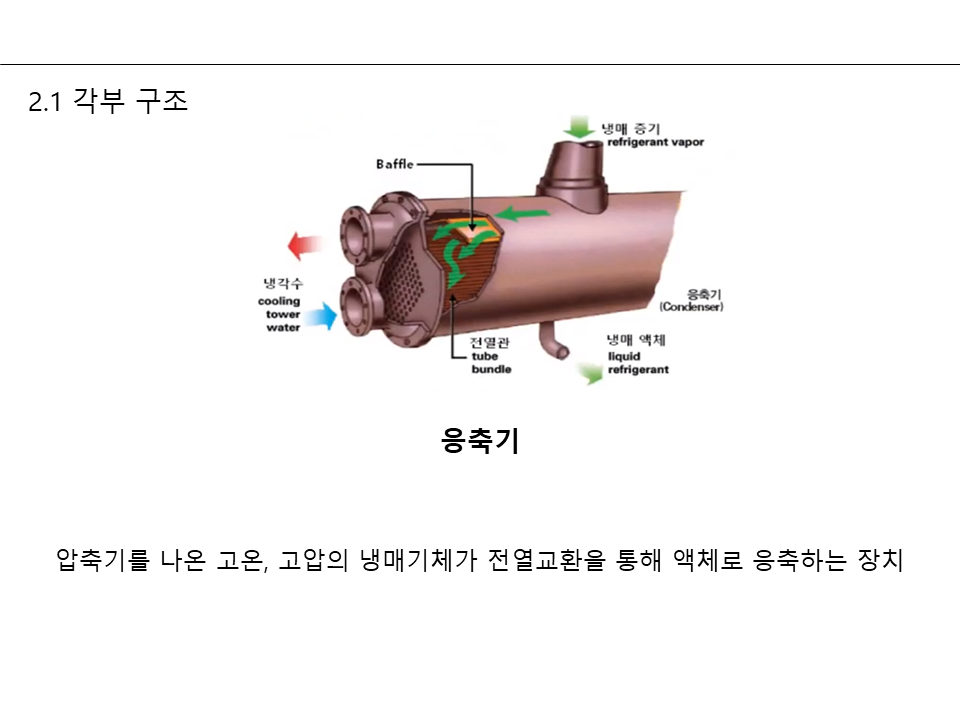

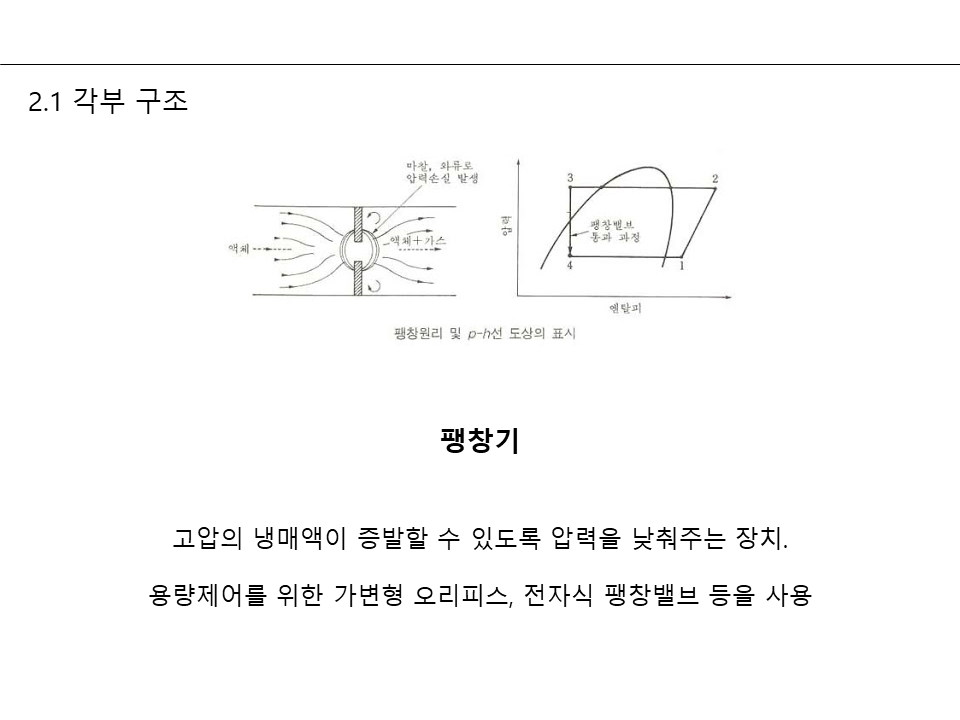

2.1 각부 구조 2.2 특징
3. 냉동사이클의 종류

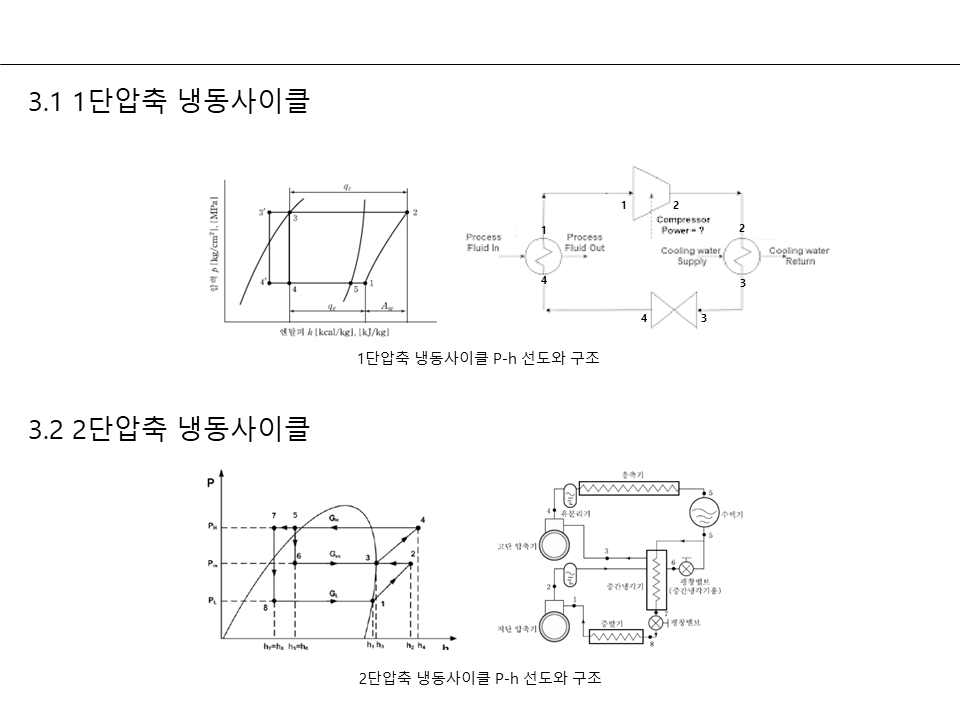

3.1 1단압축 냉동사이클
3.2 2단압축 냉동사이클

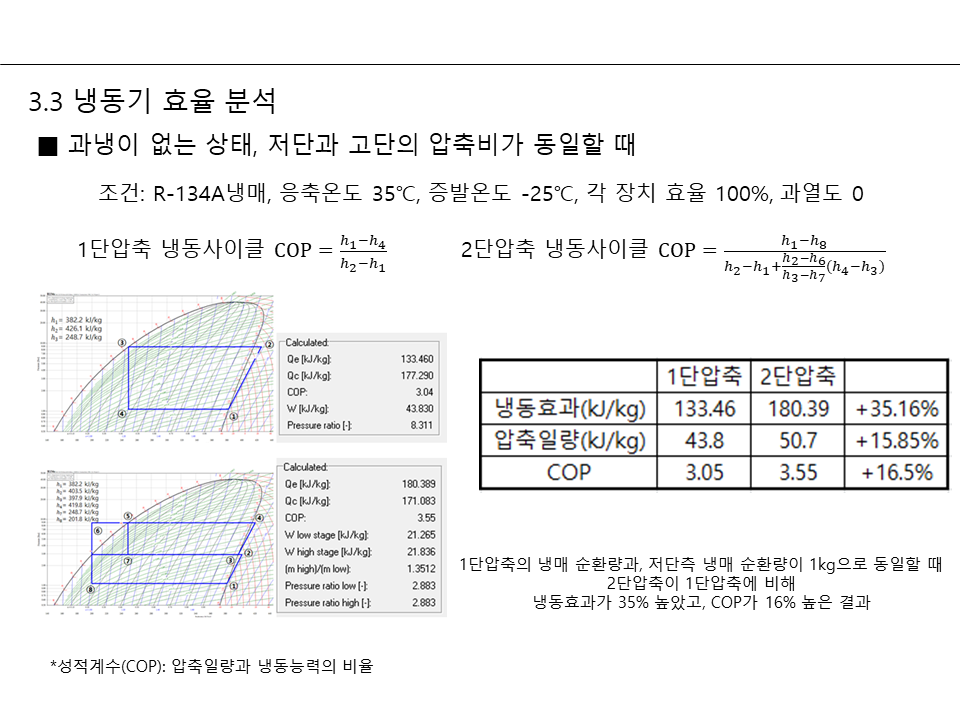

3.3 냉동기 효율 분석
3.3.1 1단압축과 2단압축의 COP 분석

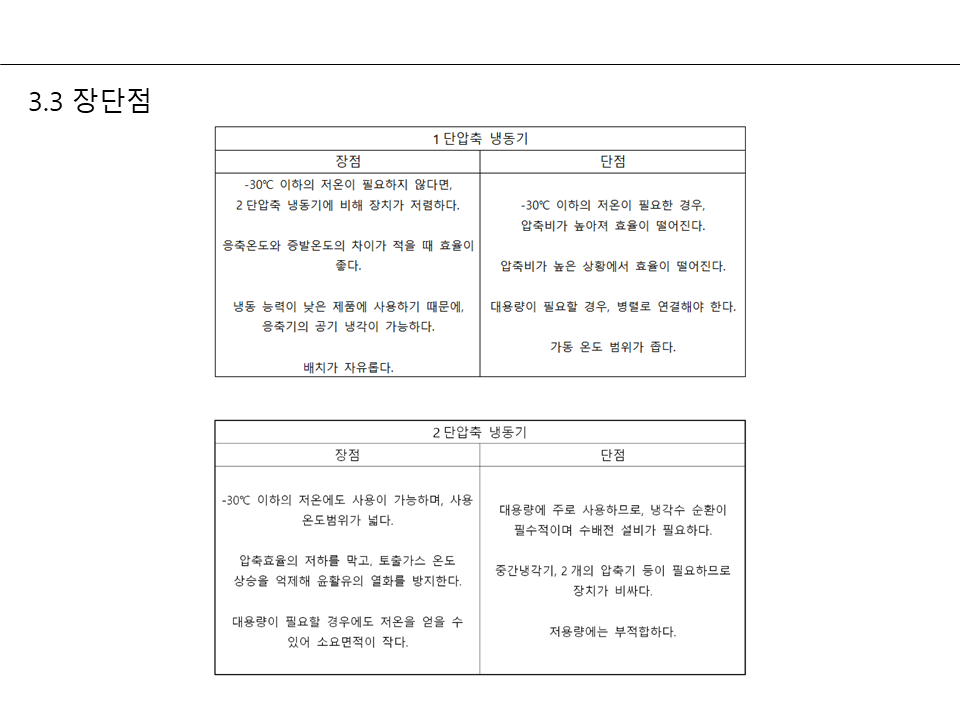

3.3.2 장단점 분석

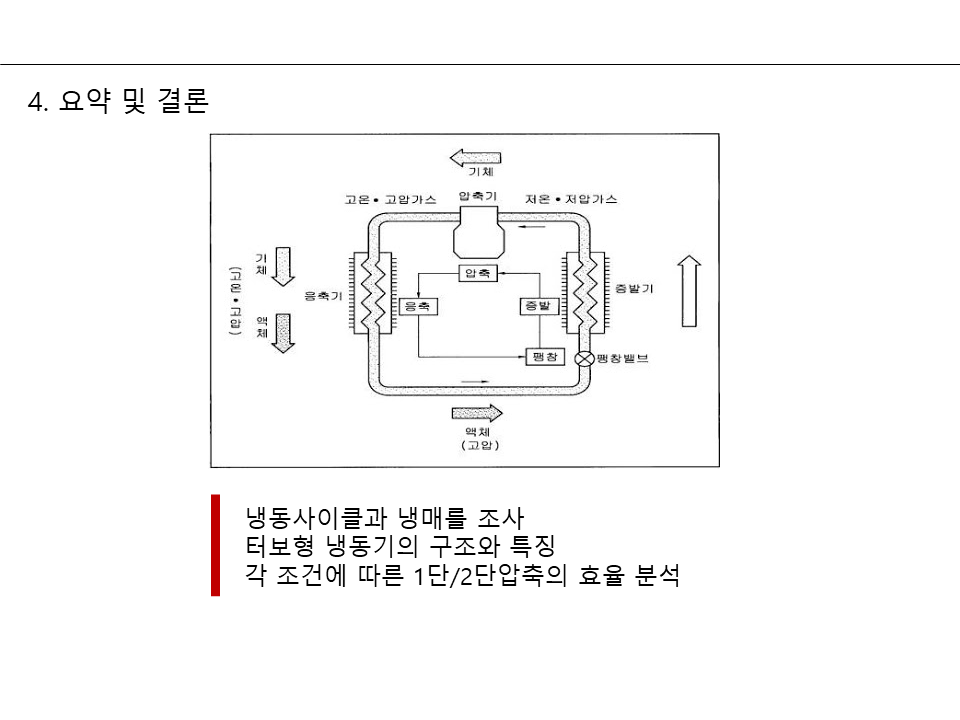

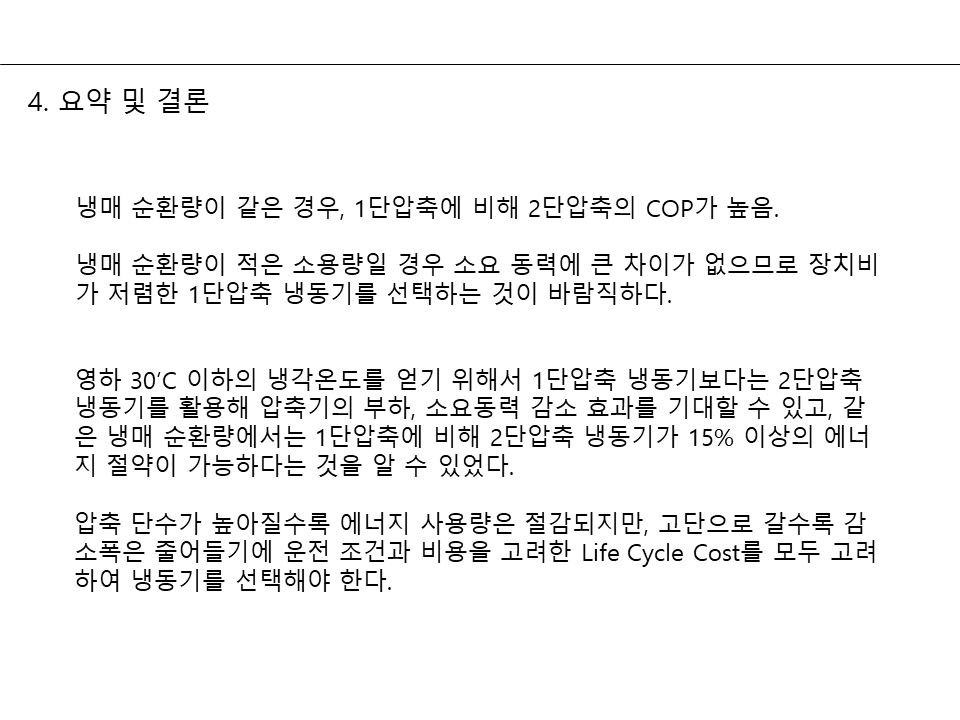

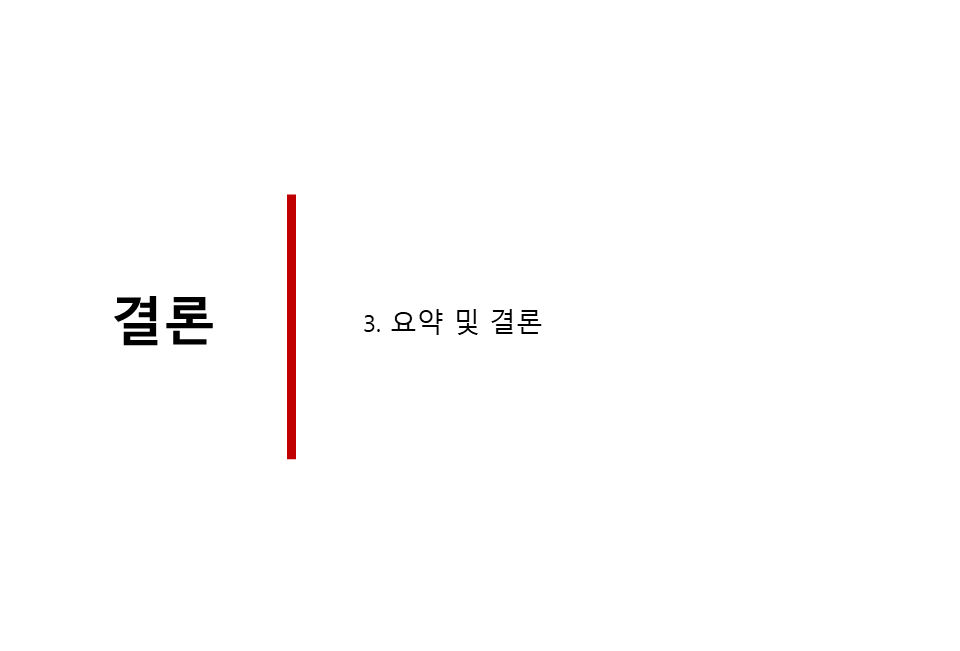

3. 요약 및 결론


터보냉동기, 냉동사이클, 1단압축 등 관련 내용이 포함된 자료입니다.

귀찮아서 사진으로 올려요

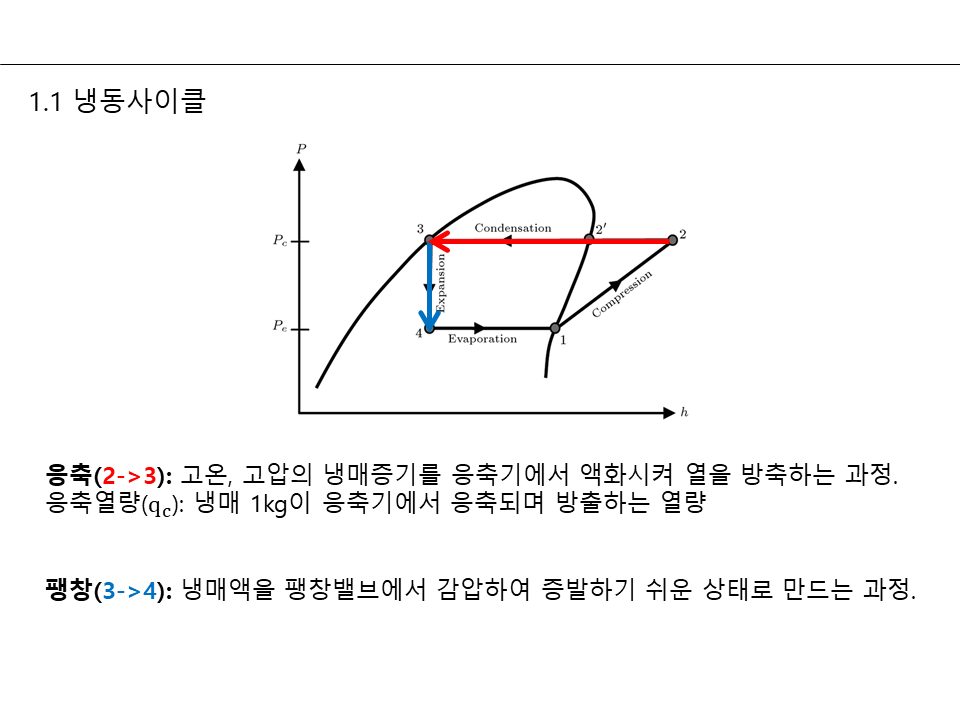

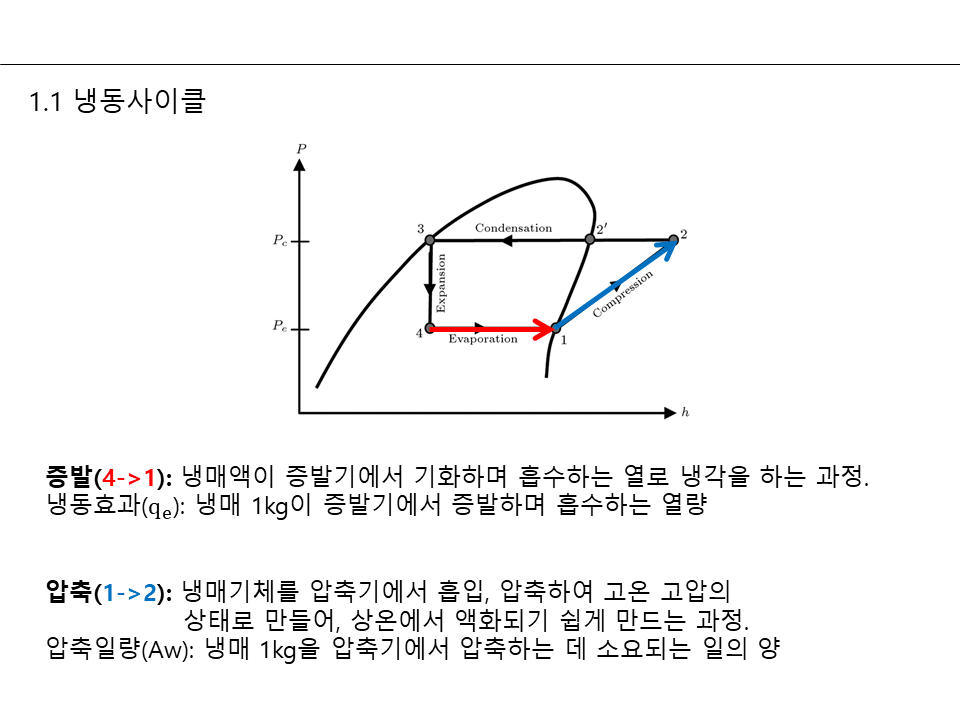

1. 증발(4->1): 팽창밸브에서 감압된 냉매액이 증발기에서 기화하며, 주위로부터 열을 흡수하는 과정. 정압 상태에서 흡열한다
2. 압축(1->2): 저온, 저압의 냉매증기를 압축기에서 흡입, 압축하여 고온 고압의 과열증기로 만들어, 상온에서 액화되기 쉽게 만드는 과정. 등엔트로피 상태이며, 포화증기가 과열증기가 된다.
3. 응축(2->3): 압축기에서 나온 고온, 고압의 냉매증기를 응축기에서 액화시키는 과정으로, 공기 또는 냉각수로 잠열을 흡수한다. 정압 하에 열을 방출하는 상태로서, 과열증기가 포화액이 된다.
4. 팽창(3->4): 응축기에서 액화된 고온, 고압의 냉매액을 팽창밸브에서 감압시켜 증발하기 쉬운 상태로 만드는 과정. 교축팽창이라고 하며, 등엔탈피 하에 변화한다.
